高速混合機的啟動方式分為兩種：1：變頻調速（單速電機）2：高低速啟動方式（雙速電機），下面就向大家介紹一下不同的啟動方式的接線方法：

     第一種：變頻調速的進線為三根380V火線及一根零線，將設備電器柜里面變頻器面板拆卸下來，變頻器右下角端子排上有U,V,W端子與高速混合機電機接線盒里U,V,W端子對應連接。以500L高速混合機75千瓦電機為例，帶料工作時電流可估算在150A左右，在電箱與設備或者電源距離不遠的情況可以采用單根35平方純銅線即可，如果用鋁線則需要用70平方的。變頻調速高速混合機需要增加接地線，否則會出現(xiàn)感應電或者漏電情況。(如圖）

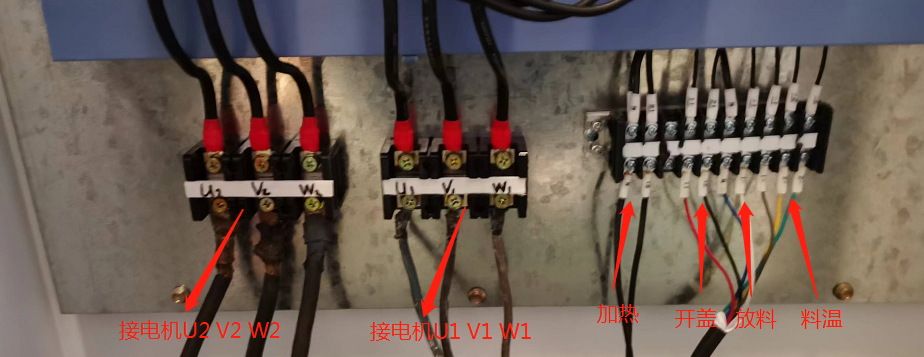

    第二種：高低速（雙速）把高混機電器柜打開，左下角有三個U2,V2,W2的接線端子為高速，中間位低速接線端子，可以通過觀察接觸器型號和字母來確認高速和低速，高速應與電機接線盒內U2,V2,W2對應連接，低速與電機接線盒內U1,V1,W1對應連接，右下角有一排接線端子，為高速混合機控制部分，端子上面的數(shù)字與設備旁邊的小電箱對應連接即可對高混機的開蓋，放料，物料溫度等進行控制。以300L高速混合機為例，電機功率為40/55千瓦，低速轉換高速瞬間電流會達到500-600A，建議用戶低速用單根25平方純銅線，高速選用35平方純銅線，用鋁線則應增加一倍?。（如圖）

接線時需注意各接頭處的固定部位擰緊，尤其是大功率部分，如有線頭松動容易引起電弧發(fā)燙，嚴重的甚至會燒壞接線端子，從而是電機燒掉，用戶如果在操作時有什么問題，請及時與我公司售后服務人員聯(lián)系。
